Комбинированные диаграммы в Excel и способы их построения

Средствами Excel можно построить простой и объемный график, график с маркерами, цилиндрическую, коническую и столбчатую гистограммы, пузырьковую, лепестковую, точечную и линейчатую диаграммы. Все они облегчают восприятие статистических данных в той или иной сфере человеческой деятельности.

Если значения различных рядов значительно отличаются друг от друга, целесообразно отобразить их с помощью разных типов диаграмм. Excel позволяет сделать это в одной области построения. Рассмотрим комбинированные (смешанные) диаграммы в Excel.

Как построить комбинированную диаграмму в Excel

Способы построения комбинированной диаграммы в Excel:

  • преобразование имеющейся диаграммы в комбинированную;
  • добавление вспомогательной оси.

Создадим таблицу с данными, которые нужно отобразить на комбинированной диаграмме.

Данные по продажам.

Выделим столбцы диапазона, включая заголовки. На вкладке «Вставка» в группе «Диаграммы» выберем обычный «График с маркерами».

График с маркерами.

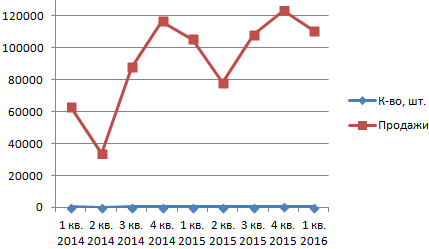

В области построения появилось два графика, отображающих количество проданных единиц товара и объем продаж в рублях.

Суммы и количество продаж.

Каким образом можно комбинировать разные типы диаграмм? Щелкнем правой кнопкой мыши «К-во, шт.». В открывшемся окне выберем «Изменить тип для ряда».

Тип ряда.

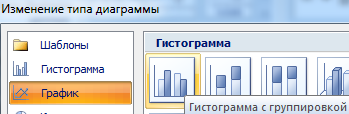

Откроется меню с типами диаграмм. В разделе «Гистограмма» выберем плоскую столбчатую «Гистограмму с группировкой».

Гистограмма с группировкой.

Нажмем ОК. По умолчанию высота столбиков соответствует вертикальной оси значений, на которую нанесены продажи. Но гистограмма должна отображать количество.

Выделим гистограмму, щелкнув по ней мышкой. Перейдем на вкладку «Макет». Группа «Текущий фрагмент» - инструмент «Формат выделенного фрагмента».

Формат выделенного фрагмента.

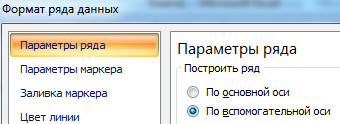

Откроется окно «Формат ряда данных». На вкладке «Параметры ряда» поставим галочку напротив «Построить ряд по вспомогательной оси».

Построить ряд по вспомогательной оси.

Нажимаем кнопку «Закрыть».

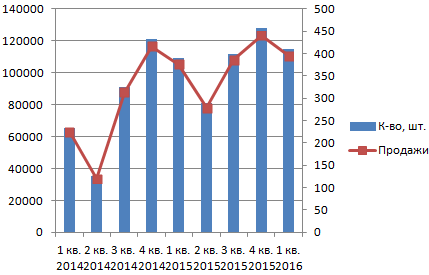

Пример.

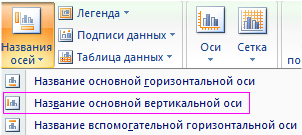

Поработаем над внешним видом комбинированной диаграммы. Выделим область построения и перейдем на вкладку «Конструктор». Поменяем стиль. Удалим легенду (выделить – Delete). Добавим название и подписи вертикальных осей.

Подписи вертикальных осей.

Для основной и вспомогательной оси выбираем вариант расположения (отдельно для каждой) и вводим подпись. Жмем Enter.

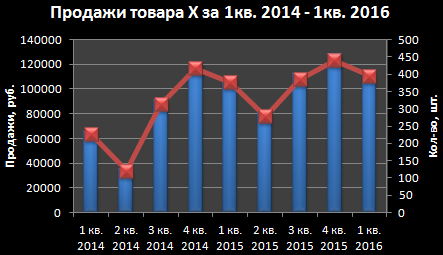

Пример1.

В данном примере мы использовали сразу два способа построения комбинированных диаграмм: изменяли тип для ряда и добавляли вспомогательную ось.

Если наборы данных значительно отличаются по масштабу, способу выражения, то без вспомогательной оси для создания смешанной диаграммы не обойтись. При использовании только одной шкалы один ряд становится практически не виден. Решение проблемы – применение для второго набора данных дополнительной оси.

Изменение для одного ряда данных типа диаграммы

Создадим смешанную диаграмму путем изменения для одного из рядов типа.

Таблица с исходными данными:

Таблица данных.

Построим обычную гистограмму на основе двух рядов данных:

Гистограмма.

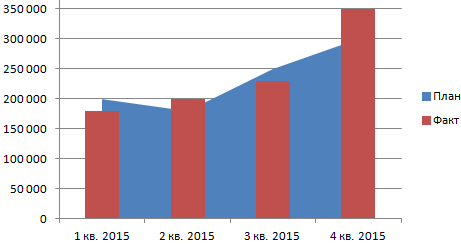

Выделим столбики гистограммы, отображающие плановые показатели. На вкладке «Конструктор» в группе «Тип» нажмем кнопку «Изменить тип диаграммы». Выберем из предложенных вариантов «С областями».

С областями.

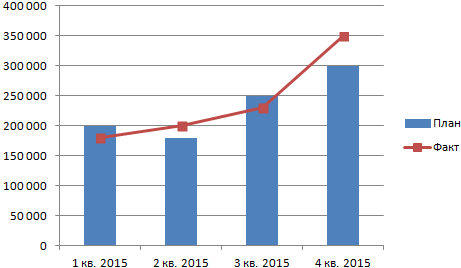

Можем плановые показатели оставить в виде столбиков гистограммы, а фактические отобразить в виде графика с маркерами.

График на диаграмме.

Внимание! Не все виды диаграмм можно комбинировать. Нельзя объединять некоторые объемные типы, пузырьковые с другими диаграммами. Программа Excel при невозможных комбинациях выдает ошибку.

Скачать пример комбинированных диаграмм

Таким образом, смешанная диаграмма строится на основе двух и более рядов данных. В ней используются разные типы диаграмм. Или один тип (к примеру, гистограмма), но содержится вторая ось значений.
