Построение графиков и диаграмм в Excel

Налоги лучше вычислять на основе информации из таблиц. А для презентации достижений фирмы лучше использовать графики и диаграммы.

Графики хорошо подходят для анализа относительных данных. Например, прогноз динамики увеличения продаж или оценка общей тенденции роста потенциала предприятия.

Как построить график в Excel?

Самый быстрый способ построить график в Excel – это создание графиков по шаблону:

  1. Диапазон ячеек A1:C4 заполните значениями так как показано на рисунке:
  2. Исходные данные для построения графика.
  3. Выделите диапазон A1:C4 и выберите инструмент на закладке «Вставка»-«Гистограмма»-«Гистограмма с группировкой».

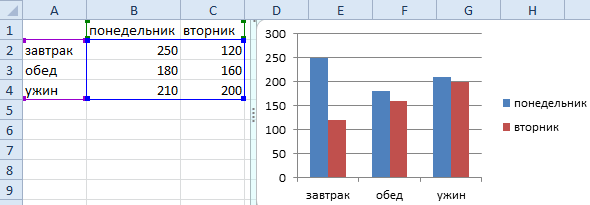

  4. Гистограмма с группировкой.
  5. Щелкните по графику чтобы активировать его и вызвать дополнительное меню «Работа с диаграммами». Там же доступны три закладки инструментов: «Конструктор», «Макет», «Формат».
  6. Работа с диаграммами.
  7. Чтобы поменять оси в графике выберите закладку «Конструктор», а на ней инструмент-переключатель «Строка/столбец». Таким образом, вы меняете значения в графике: строки на столбцы.

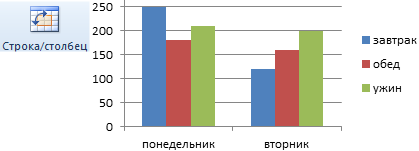

  8. Поменять строки на столбцы.
  9. Щелкните по любой ячейке чтобы снять выделение с графика и таким образом дезактивировать режим его настройки.

Теперь можно работать в обычном режиме.



Как построить диаграмму по таблице в Excel?

Теперь построим диаграмму по данным таблицы Excel, которую нужно подписать заголовком:

  1. Выделите в исходной таблице диапазон A1:B4.
  2. Выберите «Вставка»-«Круговая». Из группы разных типов диаграмм выберите «Разрезная круговая».

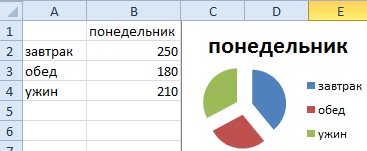

  3. Разрезная круговая диаграмма.
  4. Подпишите заголовок вашей диаграммы. Для этого сделайте по заголовку двойной щелчок левой кнопкой мышки и введите текст как показано на рисунке:
Подпись диаграммы.

После подписи нового заголовка щелкните по любой ячейке, чтобы дезактивировать настройки диаграммы и перейти в обычный режим работы.

Диаграммы и графики в Excel

Как не оформляйте таблицу, ее данные будут менее читабельны, чем их графическое представление в диаграммах и графиках. Для примера обратите внимание на рисунок:

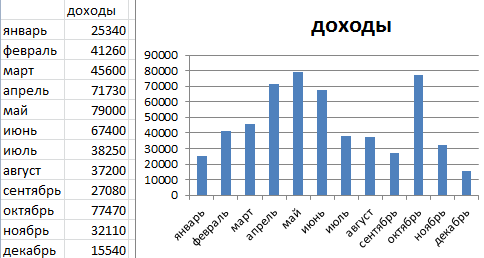

График и таблица.

По данным таблицы не сразу заметишь, в каком месяце были доходы фирмы наибольшие, а в каком наименьшие. Можно, конечно же, применить инструмент «Сортировка», но тогда теряется общее представление о сезонности деятельности фирмы.

Обратите внимание на график, который построен по данным этой же таблице. Здесь не приходится мозолить глаза, чтобы заметить месяцы с наименьшим и наибольшим показателем доходности фирмы. А общее представление графика позволяет проследить сезонность активности продаж, которые приносят большую или меньшую прибыль в определенные периоды года. Данные записанные в таблицу прекрасно подходят для детальных расчетов и вычислений. Но графики и диаграммы предоставляют нам свои бесспорные преимущества:

  • улучшают читабельность данных;
  • упрощают общую ориентацию по большим объемам данных;
  • позволяют создавать качественные презентации отчетов.
