Причинно-следственная диаграмма Исикавы в Excel

Диаграмма Исикавы – популярный способ графического представления анализа причинно-следственных связей. Внешне она напоминает рыбную кость или скелет. Поэтому часто инструмент называют «рыбий скелет».

Автор – японский химик Каора Исикава. Метод был разработан еще в начала пятидесятых. Сначала аналитическая техника использовалась лишь в рамках менеджмента качества. Впоследствии начала применяться и в других проблемных областях.

Диаграмма Исикава на предприятии

Основная цель метода – групповой поиск проблем и их причин. Диаграмма Исикавы («Ишикавы» – еще одна транскрипция) включена в японский промышленный стандарт (JIS) как график причин и результатов, показывающий отношение между качественным показателем и воздействующими на него факторами.

Техника предназначена для первоначального ранжирования воздействующих на исследуемую проблему факторов. Это результат аналитической работы. Например, вырос брак на производстве. Это проблема, исследуемый объект. Руководитель собирает ответственных и просит выделить возможные причины данной проблемы. Затем анализируются факторы, приведшие к возникновению той или иной причины.

Конечные цели аналитического метода Ишикавы:

  • выявление всех факторов, повлиявших на возникновение проблемы;
  • визуализация связей между проблемой и возможными причинами;
  • расстановка акцентов для анализа и решения проблемы.


Причинно-следственная диаграмма Исикавы («рыбий скелет»): пример

Классический шаблон диаграммы выглядит следующим образом:

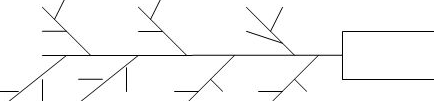

Шаблон диаграммы Исикавы.
  1. На предприятии возникла проблема. Ее нужно сформулировать четко и правильно. Например, «упали продажи». Снижение продаж – объект анализа. Нужно вписать его в «голову рыбы».

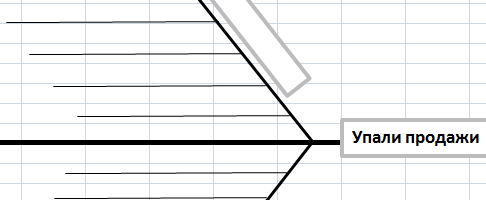

  2. Упали продажи.
  3. Далее руководитель должен выяснить у ответственных лиц: почему так случилось. На этом этапе высказывания не критикуются и не анализируются, а просто фиксируются. Их записывают на основные боковые линии. Максимальное количество основных факторов – 3-6.

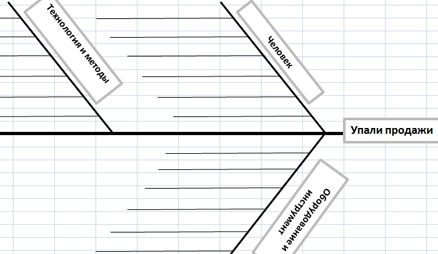

  4. Основные факторы.
  5. На данном этапе необходимо «углубить» основные факторы (1-го порядка). На диаграмме отражают возможные влияния на каждый из них. Например, «человек». Возможно, менеджеру по продажам не хватает навыков холодных звонков. Также в ходе анализа было выяснено, что у менеджера нет всех полномочий по привлечению новых клиентов. При углублении в анализ «Оборудования» обнаружилось, что в периоде было недостаточно рекламных материалов. Факторы второго порядка вписываются на «средние кости».

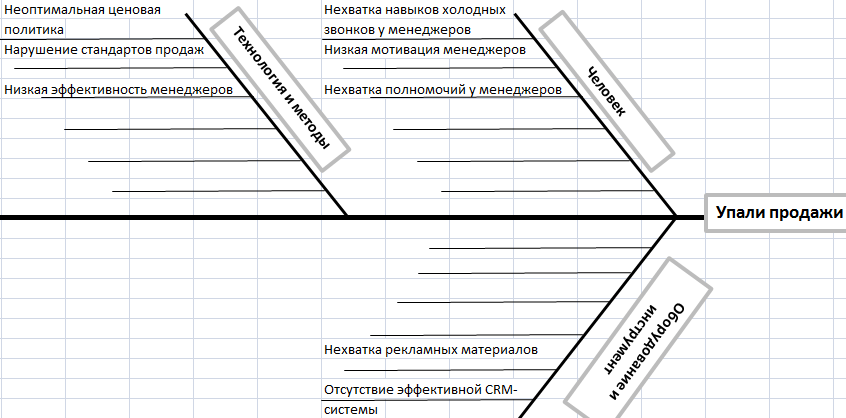

  6. Средние кости.
  7. Если есть факторы третьего порядка, которые влияют на факторы второго порядка, их располагают на «мелких костях».

Важно при анализе выявить все факторы. Даже те, которые кажутся незначительными. В дальнейшем факторы оцениваются и ранжируются. Задача – выявить самые значимые, которые больше всего повлияли на снижение продаж.

Для ранжирования факторов можно использовать, к примеру, метод Парето.

Как построить диаграмму Исикавы в Excel

Диаграмму Ишикавы построить с помощью средств Excel достаточно сложно. Зато проанализировать вес каждого фактора можно. И уже на основе графика найти оптимальный путь решения проблемы.

Обратимся к нашему примеру. Найденные факторы не имеют числового выражения. Для иллюстрации оценим их в баллах.

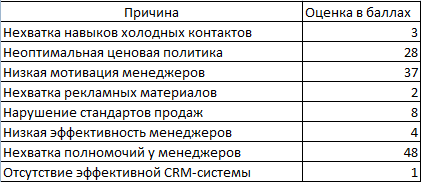

Оценки в балах.

Отсортируем цифры в порядке возрастания. Посчитаем долю каждого фактора с накопительным итогом.

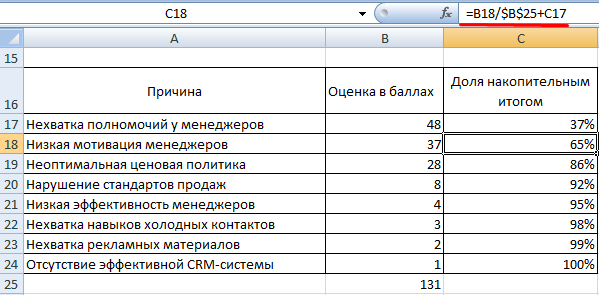

Сортировка.

Проиллюстрируем баллы в виде гистограммы. А долю – в виде графика с маркерами.

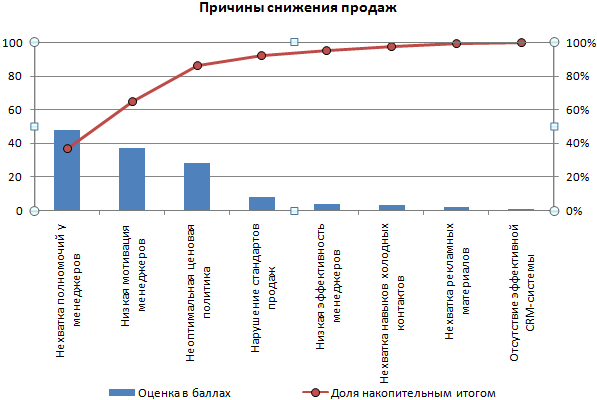

Пример.

Диаграмма показывает: чтобы решить возникшую проблему, нужно работать, в основном, с первыми тремя факторами.
