Диаграмма с двумя осями в Excel скачать пример

Если нужно на одной диаграмме изобразить разные ряды данных (по величине, по типу), то добавляется вспомогательная ось. Ее масштаб соответствует значениям связанного ряда. Excel позволяет добавить ось значений (вертикальную) и категорий (горизонтальную). Последний вариант используется при построении точечных и пузырьковых диаграмм.

Чтобы визуализировать разные типы данных в одной области построения, используются разные типы диаграмм. Тогда сразу видны значения, добавленные на вспомогательную ось. Рассмотрим, как сделать диаграмму с двумя осями в Excel.

Диаграмма с двумя вертикальными осями

Чтобы построить диаграмму с двумя вертикальными осями для примера построим таблицу следующего вида:

Продажи за год.

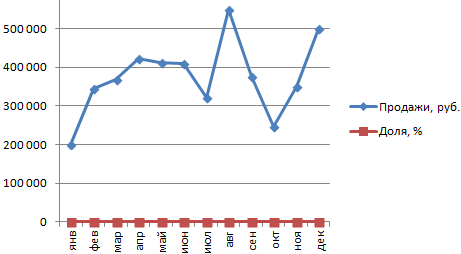

Столбцы В и С имеют ряды разного типа: рубли (числовые значения) и проценты. На основе таблицы построим простой график с маркерами:

График с маркерами.

Чтобы добавить вспомогательную вертикальную ось на данную область построения, нужно выбирать плоские виды диаграмм. На объемную диаграмму не получится добавить вспомогательную ось.

Как в диаграмме сделать две оси:

  1. Щелкнуть по графику, который отображает долю продаж в процентах. Нажать правую кнопку мыши. Выбрать инструмент «Формат ряда данных».
  2. Формат ряда данных.

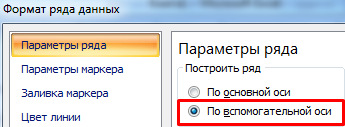

  3. В открывшемся меню перейти на вкладку «Параметры ряда». Назначить отображение данных этого ряда «По вспомогательной оси».
  4. По вспомогательной оси.

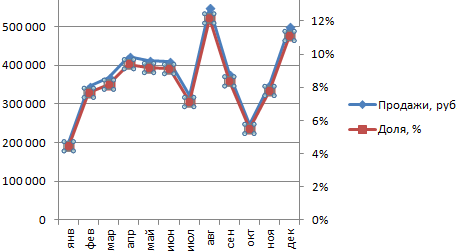

  5. В результате проделанной работы в области построения появляется вторая вертикаль значений с процентами. Масштаб соответствует значениям столбца «Доля».
  6. Доля.
  7. Чтобы «разделить» визуальное отображение двух рядов данных, изменим тип графика. Необходимо щелкнуть по области построения, чтобы активизировалась вкладка «Конструктор». Нажать кнопку «Изменить тип диаграммы».
  8. Изменить тип диаграммы.

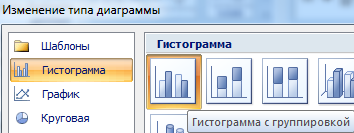

  9. Откроется окно с различными шаблонами. Выберем для одного из графиков гистограмму с группировкой.
Гистограмма с группировкой.

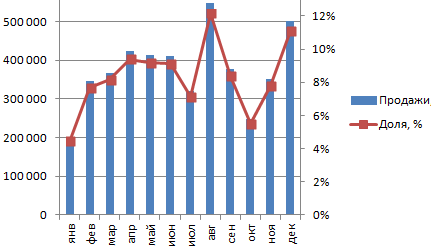

После нажатия кнопки ОК диаграммы приобретают следующий вид:

Пример.

Верхние точки столбиков гистограммы и маркеры графика совпали, т.к. доля продаж за каждый месяц – это процентное выражение объема в рублях за каждый месяц. Одни и те же значения, только имеющие разное выражение.

Теперь в параметрах редактирования диаграмм появилась возможность работать со вспомогательной осью:

Вспомагательная ось.

Чтобы удалить вспомогательную вертикальную ось, можно выделить ее, щелкнуть правой кнопкой мыши – нажать «Удалить».

Еще один способ. Перейти на вкладку «Макет». Для изменения форматирования и разметки каждой оси выбрать инструмент «Оси». Далее – «Вспомогательная вертикальная» - «Не показывать».



Вспомогательная горизонтальная ось

Чтобы добавить вторую горизонтальную ось (категорий), в области построения уже должна отображаться вспомогательная.

Порядок добавления:

  1. Щелкнуть по графику, который построен по вертикальной вспомогательной оси. Перейти на вкладку «Макет» и открыть группу «Оси».
  2. Оси.

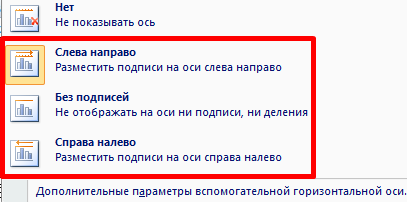

  3. Раскрыть пункт «Вспомогательная горизонтальная». По умолчанию при добавлении второй оси значений Excel не показывает вторую ось категорий. Но пункт становится доступным для пользователя. Раскрыв его, выбираем подходящий вариант отображения.
Варианты отображение осей.

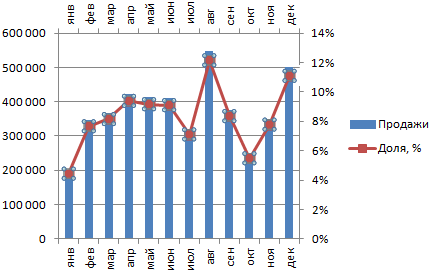

На рисунке это будет выглядеть так:

Пример1.

Удалить дополнительную горизонталь значений можно теми же способами, что и вспомогательную вертикальную.

На любой вспомогательной оси можно показать лишь один ряд данных. Если необходимо отобразить несколько рядов, то для каждого процедуру добавления повторяют сначала.

Скачать пример диаграммы с двумя осями

Для дальнейшего применения построенную диаграмму с двумя осями можно сохранить в виде шаблона. Для этого нужно щелкнуть по области построения. На вкладке «Конструктор» нажать кнопку «Сохранить как шаблон».

Далее программа предложит место сохранения шаблона. Пользователь должен назначить имя и нажать ОК.
