Как делать объемные диаграммы разных типов в Excel

Практически все типы диаграмм в Excel можно сделать объемными. Они расширяют возможности визуализации рядов данных (появляется еще и глубина). Да и выглядят презентабельно. Рассмотрим на примерах.

Как построить объемную диаграмму в Excel

Чтобы вставить любую объемную диаграмму, необходимо выделить ряды с исходными данными, перейти на вкладку «Вставка» и выбрать тип в группе «Диаграммы».

Типы диаграмм.

Таблица с исходными данными:

Товары.

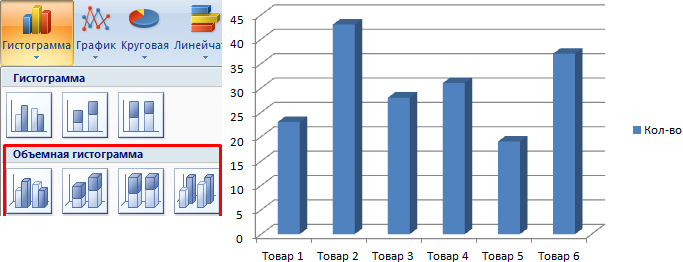

Построим на ее основе объемную гистограмму. Выбор для этого типа диаграммы достаточно разнообразен:

Объемные гистограммы.

В объемных гистограммах появляется третья ось (кроме вертикальной и горизонтальной) – ось глубины. Их все пользователь может изменить. В диаграммах подобного типа сопоставляются значения по горизонтальной оси и оси глубины.



Добавим в таблицу еще один ряд данных.

Новый ряд данных.

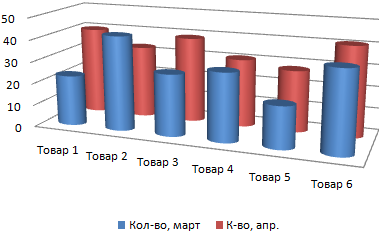

Построим объемную цилиндрическую гистограмму с тремя осями. С ее помощью сравним точки данных по категориям и по рядам.

Объемная цилиндрическая гистограмма.

В программе Excel есть только один тип объемного графика.

Объемный график.

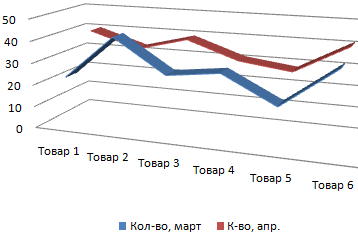

Каждый ряд данных в таком графике представляет собой объемную ленту. Здесь тоже появляется третья ось – ось глубины.

Ось глубины.

Объемная круговая диаграмма в Excel иллюстрирует вклад каждого значения в общий итог в объемном формате.

Объемная круговая диаграмма.

Огромное преимущество таких диаграмм – возможность отделить, «вытащить» какую-либо область, чтобы заострить на ней внимание.

В объемную круговую диаграмму можно включить только один ряд данных. Посмотрим, как отделяется сектор.

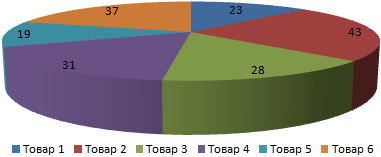

Добавим подписи данных на области круга (выделить диаграмму – перейти на вкладку «Макет» - «Подписи данных»).

Подписи данных.

Заострим внимание на товаре, который в анализируемом периоде продавался хуже всего. Щелкнем мышкой по сектору с надписью «19». И, удерживая мышкой данную область, протянем ее в сторону.

Чтобы сектора были хорошо видны, немного развернем их, изменим перспективу объемной фигуры. Снова заходим на вкладку «Макет». Выбираем «Поворот объемной фигуры» в группе «Фон». Передвигаем открывшееся окно так, чтобы была видна диаграмма. Устанавливаем градусы поворота, отображения горизонтальной и вертикальной оси.

В примере так:

Поворот объемной фигуры.

Фигура больше развернулась к нам «лицом»:

Фронт.

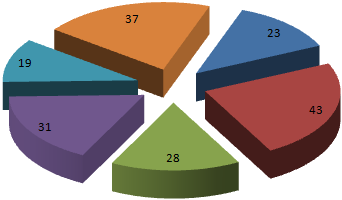

Для выделения каждого значения в общей сумме данных применяется объемная разрезанная круговая диаграмма.

Разделение на доли.

В данном случае перемещать вручную области невозможно. Но изменять настройки разреза для отдельного либо для каждого сектора можно.

Сгруппированные линейчатые объемные диаграммы в Excel дают возможность пользователю сопоставить величины по категориям. На подобных графиках категории отображаются по вертикали, а значения – по горизонтали.

Сгруппированная линейчатая объемная диаграмма.

В таких диаграммах применяются объемные прямоугольники с горизонтальным направлением. Но выполнить трехмерную проекцию с использованием данного типа нельзя (ось глубины отсутствует).

Чтобы показать вклад каждой величины из ряда данных в общую сумму значений, применяют объемную линейчатую диаграмму с накоплением.

Другие горизонтальные виды объемных форматов – цилиндрические, конические, пирамидальные. Доступны те же варианты: с группировкой, с накоплением, нормированные с накоплением (для вывода доли в процентах).

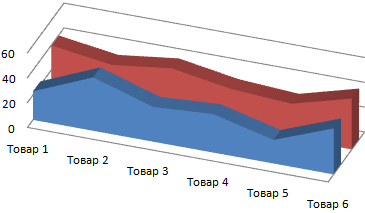

Объемная диаграмма с областями показывает изменение значения с течением времени либо по подгруппам. В нашем примере – по видам товаров.

Изменение значения с течением времени.

В диаграмме с областями тоже имеется ось глубины, которая меняется при необходимости.

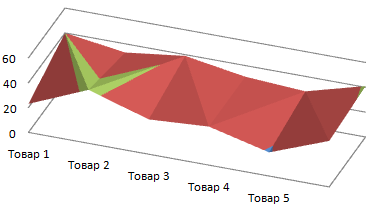

Самым привлекательным трехмерным изображением является поверхностная диаграмма. Для наших рядов данных она будет выглядеть так:

Поверхностная диаграмма.

Поверхностная диаграмма позволяет сопоставить два набора данных и найти оптимальные комбинации. Одна величина имеет два измерения. Ее изменение показано в виде поверхности. Цветные полосы разделяют значения, а не отображают ряда данных.

Такие диаграммы хорошо использовать для визуализации зависимости между большими объемами значений. Когда другие типы просто не подходят.

Как сделать красивые объемные диаграммы

Трехмерный вид диаграммы сам по себе интересен. А при выборе правильного типа – он еще и информативен.

Для «наведения красоты» используются, в основном, три вкладки:

Конструктор.

Чтобы они стали активными, нужно выделить диаграмму.

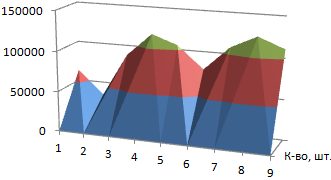

Установим для поверхностной диаграммы стиль 42 (вкладка «Конструктор»).

Повернем оси, уберем сетку и изменим перспективу (вкладка «Макет» - группа «Фон»):

Поверхностная диаграмма.

Можно также менять цвета, их яркость, добавлять глянца или оставлять оттенки матовыми. И так далее. Доступные возможности находятся в группах вкладок «Конструктор», «Макет» и «Формат».
