Построение линейной диаграммы в Excel

С помощью линейной диаграммы пользователь представляет наглядно вариацию, динамику и взаимосвязь. Графически изображение представляет собой последовательность точек, соединенных отрезками прямой в ломаные линии. Как происходит построение линейной диаграммы в Excel.

Для какой цели используется линейная диаграмма

Линейные диаграммы графики целесообразно использовать в следующих ситуациях:

  1. Динамический ряд имеет достаточно большое количество значений. Непрерывная линия, соединяющая их, подчеркивает непрерывность процесса.
  2. Нужно показать общую тенденцию развития явления.
  3. Необходимо в пределах одной геометрической плоскости сравнить несколько динамических рядов.
  4. В сопоставлении нуждаются не абсолютные значения, а темпы роста явления.

На оси абсцисс, как правило, показывается временная характеристика явления. На оси ординат – значение показателя.



Как построить линейную диаграмму в Excel

С помощью линейного графика в Excel можно быстро сопоставить продажи в компании за определенные промежутки времени, проанализировать баланс, доходы и расходы, значения какого-либо эксперимента и т.п. Рассмотрим на примере как сделать линейную диаграмму в Excel.

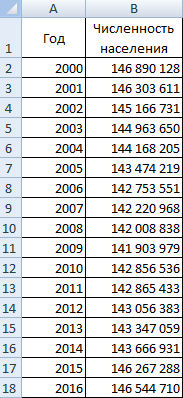

Создадим таблицу в Excel «Численность населения России за 2000-2016 гг.»:

Численность населения.
  1. Все ячейки в колонках должны быть заполнены.
  2. Данные имеют одинаковый формат.
  3. В одном столбце – значения одного типа (даты, численность).

Выделяем всю таблицу, включая заголовки. Переходим на вкладку «Вставка» - в меню «Диаграммы». Выбираем «График».

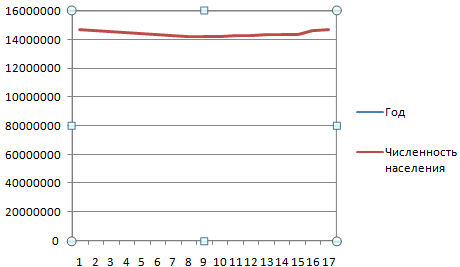

Можно выбрать «с накоплением», «нормированный», «с маркерами» и т.п. Щелкаем по иконке выбранной разновидности графика левой кнопкой мыши. Получаем:

График.

Такой график нас не устраивает – он построен не совсем правильно. Поэтому щелкаем по области построения, чтобы активировалась вкладка «Работа с диаграммами». Нажимаем кнопку «Выбрать данные».

Выбрать данные.

В окне «Выбор источника данных» мы сначала изменим подписи горизонтальной оси.

Выбор источника данных.

После нажатия кнопки «Изменить» откроется поле для назначения диапазона подписей. Выбираем столбец с датами.

Столбец с датами.

Нажимаем ОК. Программа возвращает нас к диалоговому окну «Выбор источника данных».

В «Элементы легенды» попали данные столбца «Год» и «Численность населения». «Год» удалим.

Год удалить.

По умолчанию подписи горизонтальной и вертикальной оси принимают горизонтальное направление. Каждое значение года имеет 4 цифры. Они сливаются – и плохо видно. Чтобы изменить их направление, щелкаем правой кнопкой мыши по подписям. Нажимаем кнопку «Формат оси».

Формат оси.

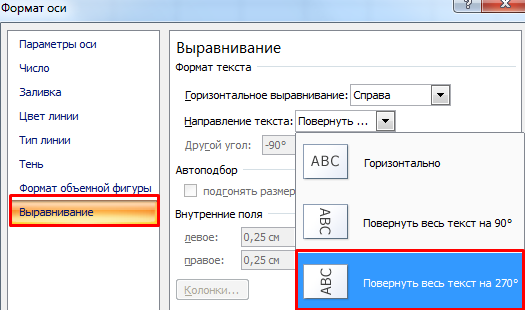

В открывшемся диалоговом окне переходим на вкладку «Выравнивание». Здесь мы можем изменить направление текста.

Выравнивание.

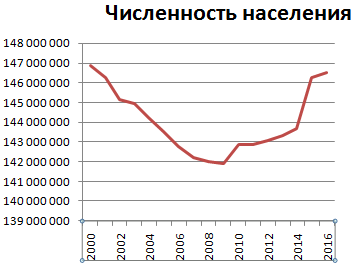

Получаем график вида:

Пример.

Построить линейную диаграмму по таблице достаточно просто. Готовые график можно менять (цвет, толщину линии, размер шрифта, подписи и т.п.), используя доступные инструменты на вкладках «Конструктор», «Макет», «Формат».

Линейчатая диаграмма

В Excel 2007 имеется такой тип. По сути, это столбчатая гистограмма, где столбики повернуты горизонтально. Столбчатая гистограмма и линейчатая диаграмма взаимозаменяемы. Они применяются для анализа изменений показателя за определенный промежуток времени.

Каждый столбик (прямоугольник) показывает величину уровня в анализируемом статистическом ряду. Сравниваемые данные имеют одинаковые единицы измерения. Поэтому удается проанализировать рассматриваемый процесс.

На основе уже имеющихся данных по численности населения построим линейчатую диаграмму.

Линейчатая.

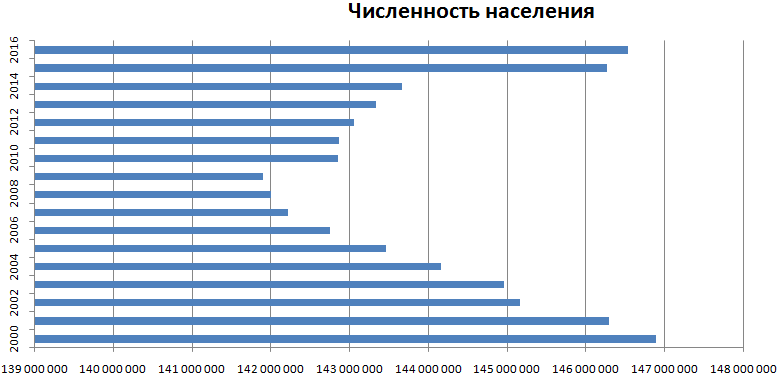

Обратите внимание: так как столбики имеют горизонтальное направление, диаграмма как будто ложится на бок.

Линейчатая диаграмма в бок.

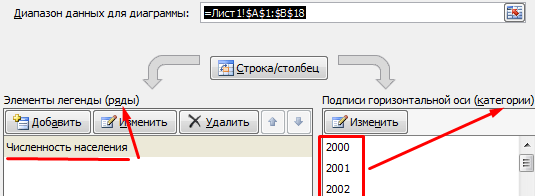

Теперь годы – это подписи вертикальной оси, а численность – горизонтальной. Но при выборе источника данных для диаграммы нужно придерживаться прежнего порядка:

Ряды и категории.

Значения для категорий и рядов должны остаться теми же.
