Секторная лепестковая диаграмма и сравнительный анализ в Excel
Секторная лепестковая диаграмма как разновидность круговой удобно использовать для выполнения сравнительного анализа в Excel. В данном примере проведем сравнительный анализ с помощью интерактивной презентации визуализации данных для деятельности 6-ти филиалов и продаж в них же 3-х групп товаров на протяжении года. Все показатели будут объединены в одну лишь диаграмму и при этом их можно легко читать в графическом виде.
Сравнительный анализ данных по секторной диаграмме в Excel
Сегментирование данных играет очень важную роль в восприятии сложной информации большого объема. С помощью сегментирования мы имеем возможность упорядочить информацию и разложить все по полочкам, чтобы определить самые важные категории данных. Все это позволяет принимать быстрые и правильные решения в эффективном управлении стратегии для каждого проекта.
Сегментированная визуализация данных предоставляет возможность выявлять ключевые показатели, которые имеют наибольшее позитивное или негативное влияние на результат при определенных условиях. Более того, благодаря таким возможностям управляющий проектом получает сильнейшую мотивацию, так как в результате все желания, преобразованные в намерения и подкреплены основательными прецедентами. Остается лишь только действовать, идти к своей цели, а направление уже определено и подкреплено доказательствами реальной возможности достижения. Подобно как писалось в книге «Искусство войны» (Сунь Цзы) еще 2000 лет назад: «Настоящий полководец сначала побеждает, а лишь потом сражается».
Техническое задание для сравнительного анализа
Сначала смоделируем ситуацию. В небольшой сети магазинов имеется 6 розничных точек (филиалов). На протяжении всего года сеть торгует определенной категорией товаров, которую можно разделить на 3 группы – A, B и C. По цифрам статистики в истории продаж прослеживаются следующие закономерности, влияющие на показатели продаж:
- В разное время года.
- Разные группы товаров.
- Разные показатели эффективности продаж.
- По разным магазинам.
На основании данных отчета для формирования стратегии ассортимента товаров на следующий год необходимо определить:
- Какие группы товаров поставлять в большем объеме.
- Для каких магазинов.
- В какой период года.
В результате получим одновременно 2 выгоды:
- Увеличение объема продаж в следующем году для целой сети.
- Уменьшения объема остатков товаров во всех магазинах.
Для эффективного сравнительного анализа желательно все сегментированные данные объединить в одну диаграмму. При этом она должна сохранять удобный читаемый вид. Как это все реализовать в Excel?
Как сделать секторную диаграмму из лепестковой в Excel

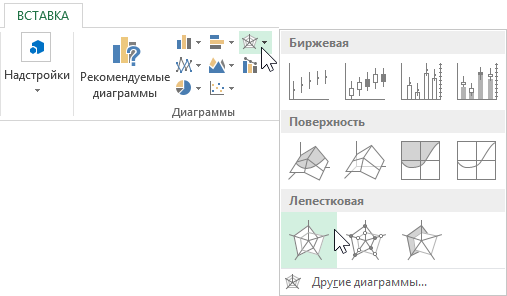

Создадим многослойную секторную диаграмму, а поможет нам реализовать данную задачу в Excel – лепестковая диаграмма:

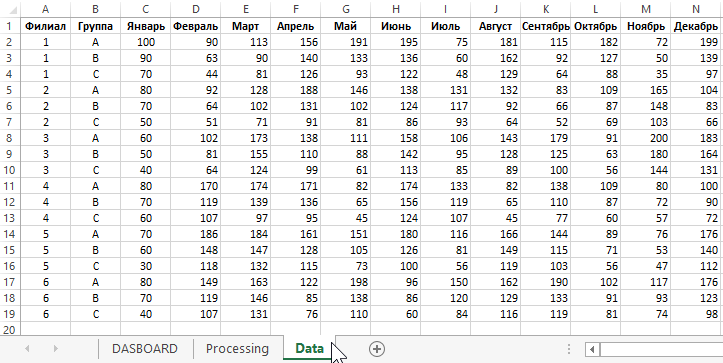

На рабочем листе «Data» находятся статистические показатели продаж всех магазинов по всем группам товаров за 1 год:

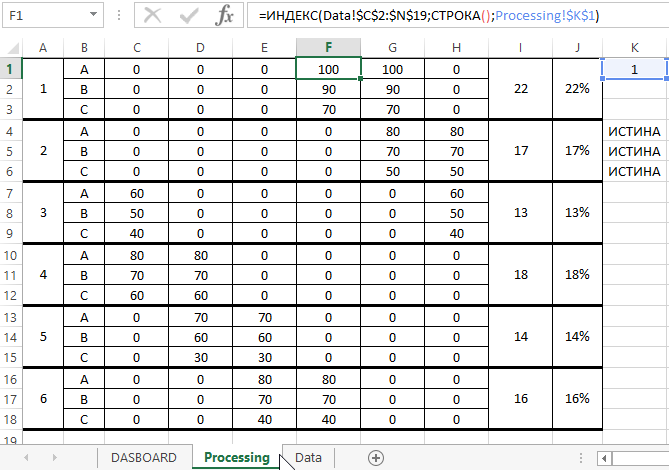

На основе полученных данных заполняем формулами таблицу матрицы на листе «Processing»:

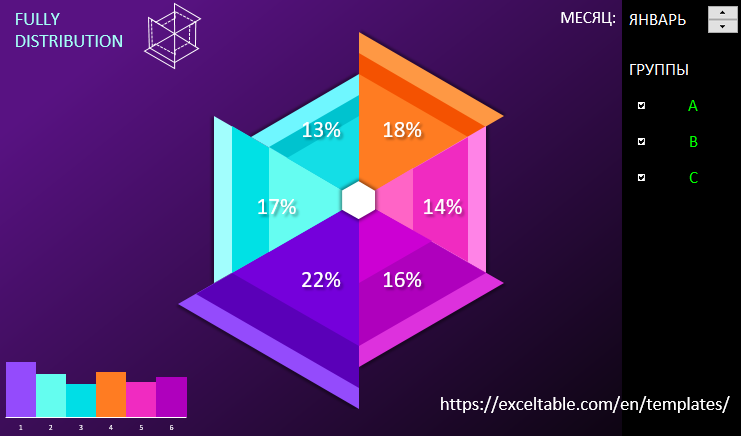

На основе полученной таблицы матрицы строим лепестковую диаграмму. Матрица позволяет нам распределить значения так, чтобы из лепестковой диаграммы получилась секторная. Ее помещаем на главный лист «DASBOARD»:

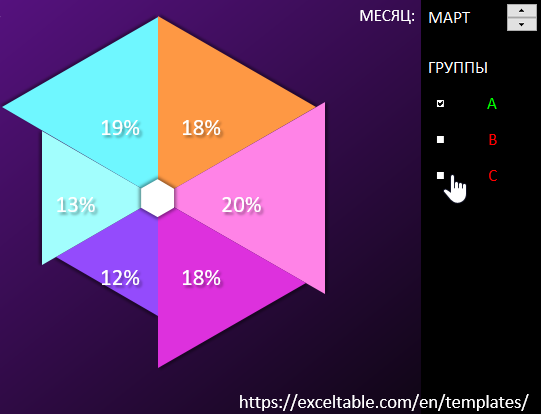

Также были добавлены и элементы управления дашбордом, которые позволяют переключатся между ежемесячными показателями сети. Плюс возможность отключать желаемые группы товаров для удобной графической фильтрации на визуализации данных:
Чтобы подробно разобраться с принципами действиями данного шаблона, его можно скачать ниже по ссылке.
Скачать секторную диаграмму в Excel
Сектора с похожими цветами представлены показатели магазинов, расположенных в одном и том же городе (или районе). Количество сектором можно увеличить, добавив новые столбцы в таблице с матрицей на листе «Processing». Чтобы увеличить количество групп, необходимо добавить в эту же таблицу новые строки.
Полезный совет! Если при использовании Ваших исходных значений слои секторов диаграммы перекрывают друг друга, тогда используйте прозрачные заливки цветов в пределах 50%.
