Интерполяция графика и табличных данных в Excel

Интерполяция – это своего рода «латание» графиков в тех местах, где возникают обрывы линий из-за отсутствия данных по отдельным показателям. Термин интерполяция подразумевает «латание» внутренних обрывов на графике. А если бы «латались» внешние обрывы, то это была-бы уже экстраполяция графика.

Как построить график с интерполяцией в Excel

При работе в Excel приходится сталкиваться с интерполяцией графиков различной сложности. Но для первого знакомства с ней рассмотрим сначала самый простой пример.

Если в таблице еще нет всех значений показателей, но уже нужно сформировать по ним отчет и построить графическое представление данных. Тогда на графике мы наблюдаем обрывы в местах, где отсутствуют значения показателей.

Заполните таблицу как показано на рисунке:

Пробелы в данных.

Выделите диапазон A1:B4 и выберите инструмент: «Вставка»-«Диаграммы»-«График»-«График с маркерами».

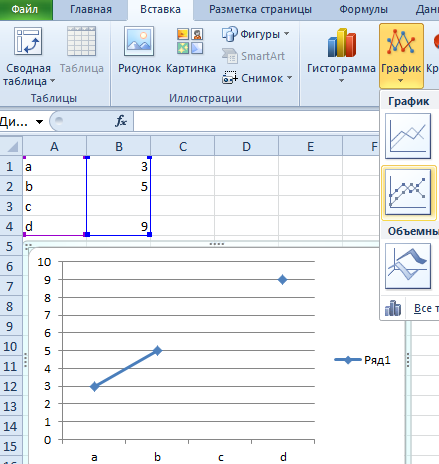

График с маркерами.

Чтобы устранить обрывы на графике, то есть выполнить интерполяцию в Excel, можем использовать 2 решения для данной задачи:

  1. Изменить параметры в настройках графика выбрав соответствующую опцию.
  2. Использовать функцию: =НД() – возвращает значение ошибки #Н/Д.

Оба эти способа рассмотрим далее на конкретных примерах.

Способ 1:

  1. Сделайте график активным щелкнув по нему левой кнопкой мышки и выберите инструмент: «Работа с диаграммами»-«Конструктор»-«Выбрать данные».
  2. Выбрать данные.
  3. В появившемся диалоговом окне «Выбор источника данных» кликните на кнопку «Скрытые и пустые ячейки»

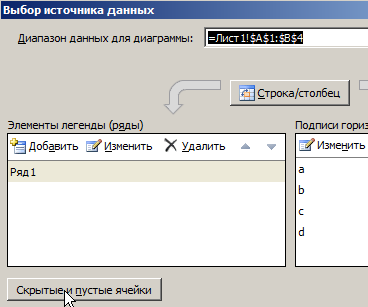

  4. Скрытые и пустые ячейки.
  5. В появившемся диалоговом окне «Настройка скрытых и пустых ячеек» выберите опцию «линию». И нажмите ОК во всех открытых диалоговых окнах.

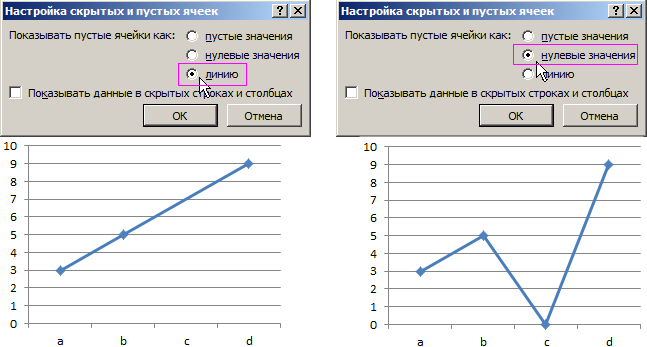

Примеры интерполяции графиков.

Как видно на рисунках сразу отображены 2 варианта опций «линию» и «нулевые значения». Обратите внимание, как ведет себя график при выборе каждой из них.

Методы интерполяции табличных данных в Excel

Теперь выполним интерполяцию данных в таблице с помощью функции: =НД(). Для этого нужно предварительно сбросить выше описанные настройки графика, чтобы увидеть как работает данный способ.

Способ 2. В ячейку B3 введите функцию =НД(). Это автоматически приведет к интерполяции графика как показано на рисунке:

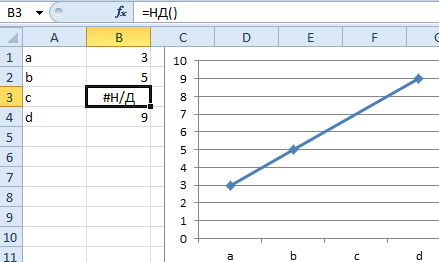

Примеры интерполяции данных.

Примечание. Вместо функции =НД() в ячейку можно ввести просто значение: #Н/Д!, результат будет тот же.
