Как построить диаграмму в Excel по данным таблицы

В основе круговой диаграммы Excel лежат цифровые данные таблицы. Части диаграммы показывают пропорции в процентах (долях). В отличии от графика диаграмма лучше отображает общую картину результатов анализа или отчета в целом, а график графически детализирует представление информации.

Визуальное представление информации в виде круга актуально для изображения структуры объекта. Причем отобразить можно только положительные либо равные нулю значения, только один набор (ряд) данных. Такая особенность диаграмм одновременно является их преимуществом и недостатком. Преимущества рассмотрим более детально.

Как построить круговую диаграмму в Excel

Составим для учебных целей простую табличку:

Нам необходимо наглядно сравнить продажи какого-либо товара за 5 месяцев. Удобнее показать разницу в «частях», «долях целого». Поэтому выберем тип диаграммы – «круговую».

1. Выделяем таблицу с данными. Переходим на вкладку «Вставка» - «Диаграммы». Выбираем тип «Круговая».

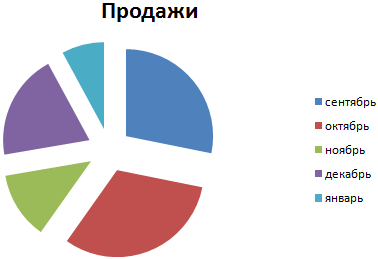

2. Как только мы нажимаем на подходящее нам изображение, появляется готовая диаграмма.

Одновременно становится доступной вкладка «Работа с диаграммами» - «Конструктор». Ее инструментарий выглядит так:

Что мы можем сделать с имеющейся диаграммой:

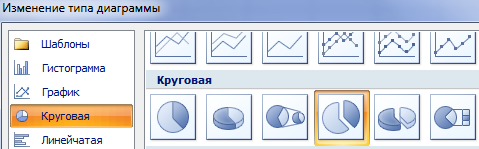

Изменить тип. При нажатии на одноименную кнопку раскрывается список с изображениями типов диаграмм.

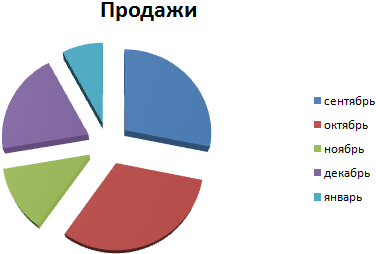

Попробуем, например, объемную разрезанную круговую.

На практике пробуйте разные типы и смотрите как они будут выглядеть в презентации. Если у Вас 2 набора данных, причем второй набор зависим от какого-либо значения в первом наборе, то подойдут типы: «Вторичная круговая» и «Вторичная гистограмма».

Использовать различные макеты и шаблоны оформления.

Сделаем, чтобы названия месяцев и цифры показателей продаж отображались непосредственно на долях.

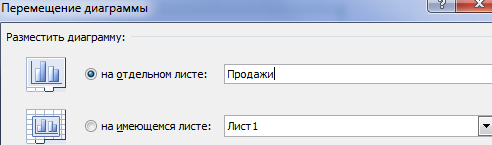

Построенный график можно переместить на отдельный лист. Нажимаем соответствующую кнопку на вкладке «Конструктор» и заполняем открывшееся меню.

Создать круговую диаграмму в Excel можно от обратного порядка действий:

1. Сначала вставить на лист макет («Вставка» - «Диаграммы» - «Круговая»). В результате появится пустое окно.
2. Затем присвоить необходимые значения данных. Можно нажать на панели инструментов кнопку «Выбрать данные». А можно щелкнуть по макету правой кнопкой мыши и нажать «Выбрать данные».

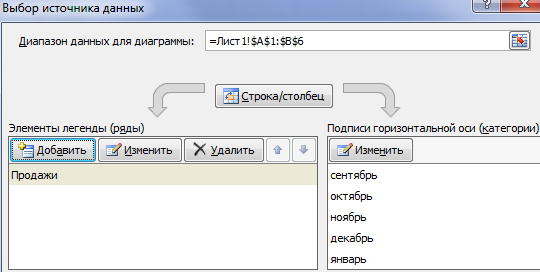

3. В открывшемся окне «Выбор источника данных» заполняем поля. Диапазон – ссылка на ячейки с данными, на основании которых будет строиться круговая диаграмма. Элементы легенды (ряды) – числовые данные, части целого. Это поле заполнится автоматически, как только мы укажем диапазон.

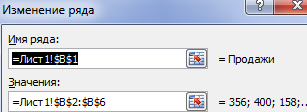

Если выбор программы не совпадает с задуманным нами вариантом, то выделяем элемент легенды и нажимаем «Изменить». Откроется окно «Изменение ряда», где «Имя ряда» и «Значения» - ссылки на ячейки (ставим те, которые нужны) и жмем ОК.



Как изменить диаграмму в Excel

Все основные моменты показаны выше. Резюмируем:

1. Выделить диаграмму – перейти на вкладку «Конструктор», «Макет» или «Формат» (в зависимости от целей).
2. Выделить диаграмму либо ее часть (оси, ряды) – щелкнуть правой кнопкой мыши.
3. Вкладка «Выбрать данные» - для изменения названий элементов, диапазонов.

Все изменения и настройки следует выполнять на вкладках «Конструктор», «Макет» или «Формат» группы инструментов «Работа с диаграммами». Группа инструментов появляется в заголовке окна как дополнительное меню при активации графической области.

Круговая диаграмма в процентах в Excel

Простейший вариант изображения данных в процентах:

1. Создаем круговую диаграмму по таблице с данными (см. выше).
2. Щелкаем левой кнопкой по готовому изображению. Становится активной вкладка «Конструктор».
3. Выбираем из предлагаемых программой макетов варианты с процентами.

Как только мы нажмем на понравившуюся картинку, диаграмма поменяется.

Второй способ отображения данных в процентах:

1. Щелкаем левой кнопкой по готовой круговой диаграмме.
2. Переходим на вкладку «Макет». Нам нужна кнопка «Подписи данных».

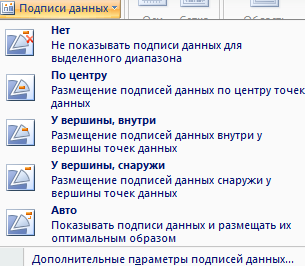

3. В раскрывшемся списке выбираем место для подписей.

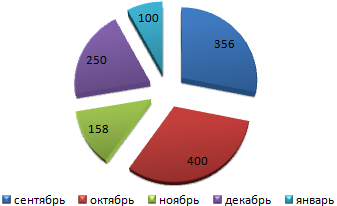

4. Теперь на диаграмме отображаются числовые значения.

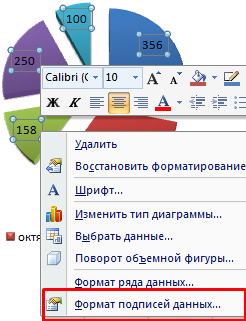

5. Щелкаем по любому из них левой кнопкой. Потом правой. В раскрывшемся меню выбираем «Формат подписей данных».

6. Откроется окно для назначения параметров подписи. Так как значения нужно отобразить в процентах, выберем доли.

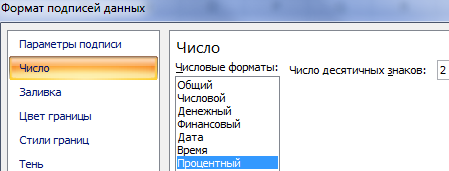

7. Чтобы получить проценты с десятичными знаками, необходимо перейти по ссылке «Число», выбрать процентный формат и установить нужное количество цифр после запятой.

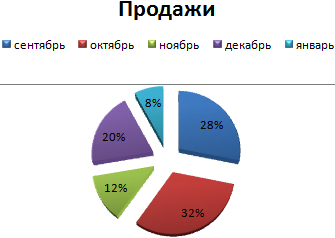

Результат проделанной работы:

Как построить диаграмму Парето в Excel

Вильфредо Парето открыл принцип 80/20. Открытие прижилось и стало правилом, применимым ко многим областям человеческой деятельности.

Согласно принципу 80/20, 20% усилий дают 80% результата (только 20% причин объяснят 80% проблем и т.д.). Диаграмма Парето отражает данную зависимость в виде гистограммы.

Построим кривую Парето в Excel. Существует какое-то событие. На него воздействует 6 причин. Оценим, какая из причин оказывает большее влияние на событие.

1. Создадим в Excel таблицу с данными. 1 столбец – причины. 2 столбец – количество фактов, при котором были обнаружены данные причины (числовые значения). Обязательно – итог.

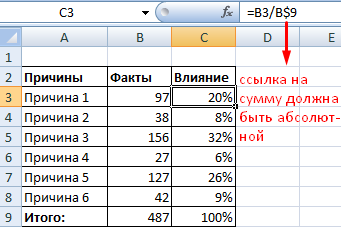

2. Теперь посчитаем в процентах воздействие каждой причины на общую ситуацию. Создаем третий столбец. Вводим формулу: количество фактов по данной причине / общее количество фактов (=В3/В9). Нажимаем ВВОД. Устанавливаем процентный формат для данной ячейки – Excel автоматически преобразует числовое значение в проценты.

3. Отсортируем проценты в порядке убывание. Выделим диапазон: C3:C8 (кроме итога) – правая кнопка мыши – сортировка – «от максимального к минимальному».

4. Находим суммарное влияние каждой причины и всех предыдущих. Для причины 2 – причина 1 + причина 2.

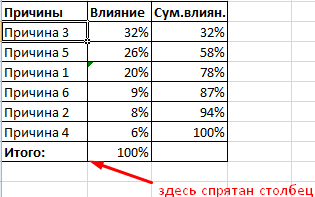

5. Столбец «Факты» вспомогательный. Скроем его. Выделить столбец – правая кнопка мыши – скрыть (или нажимаем комбинацию горячих клавиш CTRL+0).

6. Выделяем три столбца. Переходим на вкладку «Диаграммы» - нажимаем «Гистограмма».

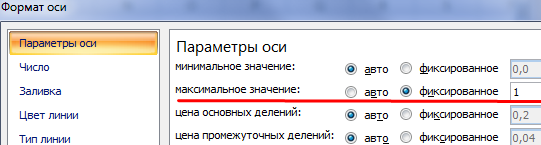

7. Выделяем вертикальную ось левой кнопкой мышки. Затем нажимаем правую клавишу и выбираем «Формат оси». Устанавливаем максимальное значение 1 (т.е. 100%).

8. Добавляем для каждого ряда подписи данных (выделить – правая кнопка – «Добавить подписи данных»).

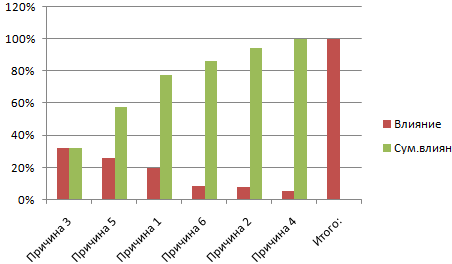

9. Выделяем ряд «Сум.влиян.» (на рис. – зеленый). Правая кнопка мыши – «Изменить тип диаграммы для ряда». «График» - линия.

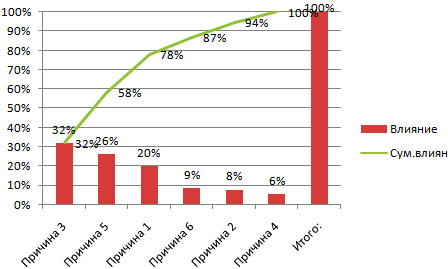

Получилась диаграмма Парето, которая показывает: наибольшее влияние на результат оказали причина 3, 5 и 1.
