Визуализация для анализа истории болезни пациента в Excel

Интерактивная визуализация данных для анализа показателей здоровья по данным истории болезни будет полезна не только доктору, но и самому пациенту. Ведь в первую очередь именно пациент несет ответственность за состояние своего здоровья.

Визуализация данных анализов по истории болезни в Excel

Для того чтобы разобраться с принципом действия шаблона медицинского дашборда в Excel, сначала моделируем ситуацию.

У нас имеются исходные данные полученные из истории болезни пациента за период 1 месяц (ноябрь 2020-го года). Необходимо заполнить таблицу в шаблоне, чтобы на главном листе дашборд визуализировал определенные базовые показатели состояния здоровья пациента.

В медицинском дашборде предоставляется возможность группировать данные ежедневных значений в периоды до 7-ми дней (например, по неделям или по 5 дней, а минимум – 1 день), чтобы получать их средние значения. Это позволит не допустить так называемого статистического «шума», а также отфильтровать статистические выбросы.

Таблица для заполнения шаблона находится на листе «Data». И состоит из 17-ти столбцов:

Table Data.
  1. DATE – текущий день в истории.
  2. DAY – день недели.
  3. BRAIN – показатели состояния головного мозга (уровень 5 – отлично, 1 – очень плохо).
  4. LUNGS – показатели уровня состояния легких по пятибалльной системе оценки.
  5. HEART – показатели здоровья сердца.
  6. STOMACH – состояние желудочно-кишечного тракта.
  7. KIDNEY – текущее состояние почек.
  8. SYSTOLIC – систолическое артериальное давление.
  9. DIASTOLIC – значения дистонического давления.
  10. CELSIUS – температура тела по Целсию.
  11. PULSE - среднесуточный показатель количества ударов сердца в минуту.
  12. LEUKOCYTES – количество пунктов отклонения от нормы лейкоцитов в крови (значение 0 – значит в норме, -3 отклонение в сторону снижения от нормы, 3 – выше нормы).
  13. GLUCOSE – уровень глюкозы в крови.
  14. HEMOGLOBIN – уровень отклонения от нормы показателя гемоглобина.
  15. CHEERFULNESS – результаты тестов бодрости.
  16. STRESS – уровень стресса пациента.
  17. REACTION – показатели неврологической реакции пациента.

Все данные о истории болезни из таблицы, формулами выборки передаются и обрабатываются на листе «Processing»:

формулы выборки и обработки данных.

Далее после выборки обработки данные истории состояния здоровья презентуются на главном листе «DASHBOARD».

Инструкция по работе с визуальным анализом на дашборде

Все 15 показателей состояния здоровья пациента визуализируются на дашборде:

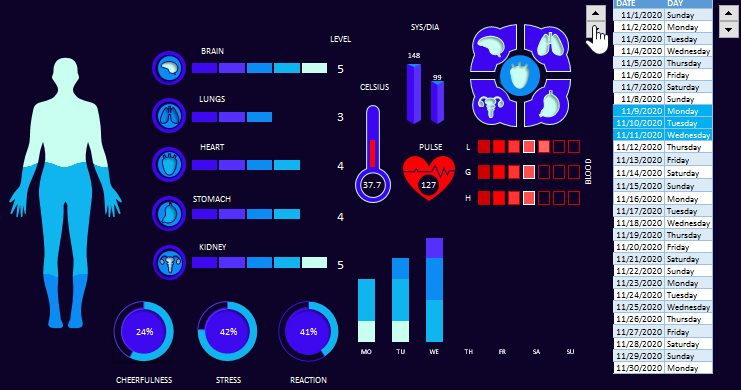

Шаблон медицинского дашборда.

Как прочитать данный дашборд? Для примера начнем анализ состояния пациента по визуализации данных в направлении слева на право.

Инфографика в виде силуэта ауры человека информирует нас о том, что в целом состояние здоровья пациента ниже среднего уровня. Доля состояния работы органов, требующих внимания – больше 50%.

Рядом с аурой находятся шкалы уровней состояния 5-ти органов:

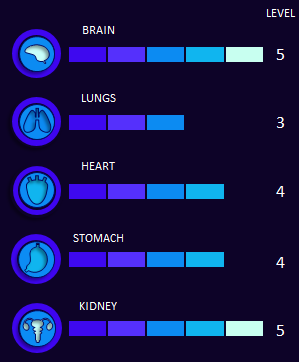

Состояние органов.

Каждому уровню присвоен свой цвет, и он соответствует цветам ауры. Максимальный уровень 5 обладает самым светлым цветом, а минимальный это 1 – самый темный оттенок (наихудший показатель).

Обок справа находятся значения:

  • температуры;
  • систолического и дистонического артериального давления;
  • показатели среднесуточного пульса.
Температура давление пульс.

А также 3 шкалы – это состояния уровней показателей крови (повышенный/пониженный и 0-норма белый квадрат):

Состояние крови.

По общему анализу крови можно сразу определить здоров и или болен человек. Нет ни одной болезни которая не повлияла на состояние крови пациента. По крови человека можно определить много данных о его здоровье и самочувствие. В данном примере рассматриваются 3 самых главных показателей крови:

Лейкоциты (L) – это белые кровяные тела, которые идеально убивают вирусы и бактерии:

  • выше нормы – идет борьба с бактериями и вирусами;
  • ниже нормы – иммунная система ослаблена.

Глюкоза (G) – энергетический источник для клеток:

  • выше нормы – нарушен обмен веществ;
  • ниже нормы – нарушается работа головного мозга и нервной системы.
  • Гемоглобин (H) – это белок который транспортирует кислород от легких:
  • выше нормы – повышена густота и вязкость крови;
  • ниже нормы – недостаток железа и кислорода в организме человека.

Выше находится пульт отключения и влечения показателей состояния органов в визуальном анализе на дашборде:

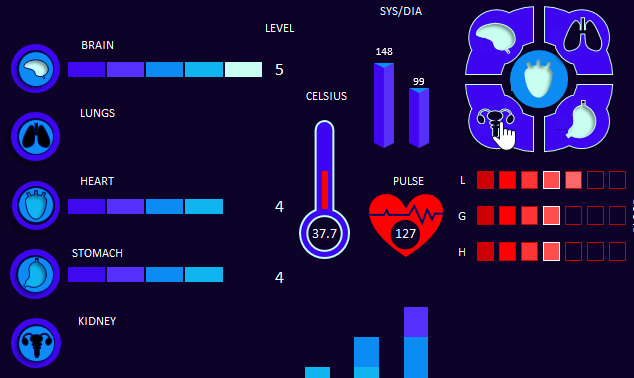

пульт отключения показателей органов.

Если иконка органа не подсвечивается цветом, а только лишь темная (как в данном случае на рисунке выключены легкие и почки) – значит данные по этому органу исключены из анализа текущего состояния пациента.

Ниже находятся 3 диаграммы отображающие психологическо-неврологическое состояние пациента по результатам тестов:

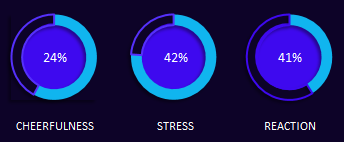

психологическо-неврологическое состояние пациента.
  1. Бодрость.
  2. Уровень стресса.
  3. Физическая реакция пациента.

В современной медицине не менее важно оценивать, отслеживать и улучшать показатели психоневрологического состояния. Позитивотерапия активно набирает популярность и уже успешно себя зарекомендовала. Перенастрой настроения пациента позволяет естественным и натуральным образом побудить выработку правильных жизненно важных гормонов.

Не зря еще древние йоги называли гармонные железы энергетическими центрами. Укрепляется психика человека, появляются новые силы для борьбы с болезнями.

Холистических подход в медицине сегодня позволяет повысить шансы выздоровление более чем на 30% без побочных эффектов. Важно отметить, что данный результат достигается без медикаментозного вмешательства, которое в 100% случаях дает побочные эффекты – так как любые медикаменты и фармацевтические препараты вредны для здоровья человека.

В самой правой части дашборда находится таблица, которая представляет собой временную шкалу с интерактивным курсором:

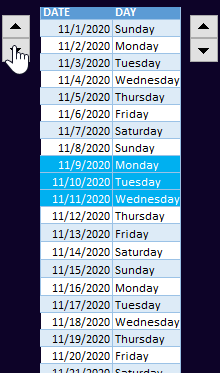

временная шкала.

Интерактивный элемент управления курсором «счетчик» с левой стороны, позволяет перемещать курсор по шкале для выбора диапазона дат из истории болезни для анализа на дашборде.

Второй интерактивный элемент с права позволяет управлять размером курсора устанавливая таким образом охват диапазона выбранных дат. В данном случае это 3 дня – как показано на рисунке (максимально – 7 дней, а минимум – 1 день). Значит все значения на дашборде – это средний показатель за выбранный учетный период.

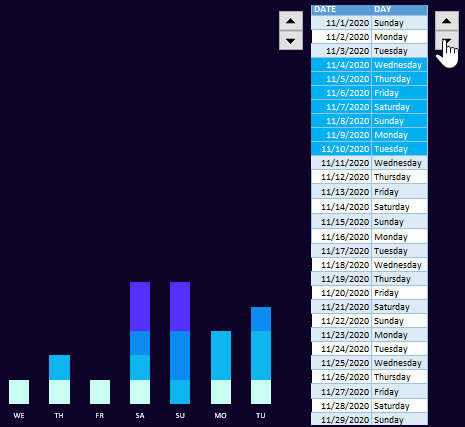

И наконец последний график – это отображение наличия дней с плохими показателями уровня состояния здоровья органов:

управлять размером курсора.

Данный график следует читать так:

  1. Если нет плохих показателей тогда только один самый светлый тон цвета.
  2. Если имеются кроме хороших и плохие показатели тогда светлый тон плюс темные цвета плохих с их долей по отношению к количеству.
  3. Если нет ни одного хорошего показателя тогда нет самого светлого тона цвета (как например в воскресенье на рисунке).

Не смотря на то что данные дашборда группируются путем расширения диапазона курсора (до 7-ми дней) благодаря данном графику можно в разрезе контролировать каждый день группы, чтобы не упустить особенные дни требующие внимания. Тогда можно уменьшить диапазон дат выбранных курсором до 1-го дня и детально проанализировать только один день по всем 15-ти показателям на медицинском дашборде.

Данный дашборд не является идеальным решением, но побуждает к новым идеям в области визуализации данных медицинских анализов:

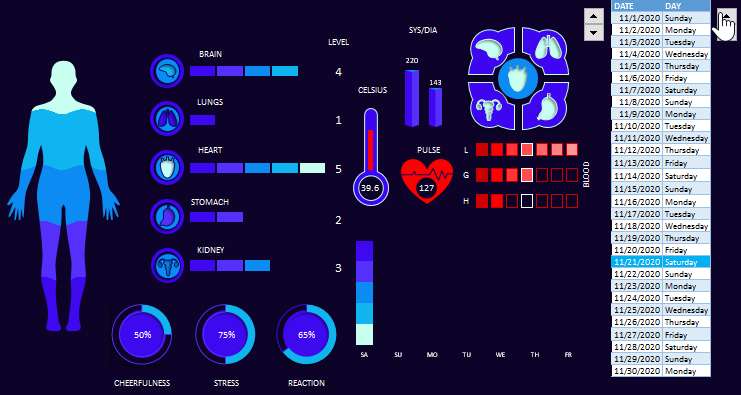

Шаблон дашборда медицинских анализов.

download file. Скачать медицинский дашборд для визуализации анализов пациента в Excel

Данный шаблон дашборда не станет идеальным инструментом, но побуждает интерес для модернизации и доработки. Он может послужить неплохим прототипом для настоящего программного продукта в сфере здравоохранения. Именно поэтому в нем не используются макросы, а все таблицы с обработкой формулами детально подписаны заголовками и комментариями. Используйте свободно данный прототип для реализации лучших идей в области визуализации данных для медицины.
