Дашборд с планетой Excel скачать для презентации логистики

Пример дашборда для презентации динамики изменения ключевых показателей международной логистики на протяжении 24-х часов. Для эффектного экспонирования визуализации данных будем применять элементы инфографики. Это позволит нам быть наиболее заметными на фоне конкурентов разработчиков визуальных отчетов в Excel.

Пример дашборда для презентации эффективности логистики в Excel

Моделируем ситуацию для вдохновения на составление технического задания разработчика. Необходимо сделать презентацию для международной компании экспресс доставки почтовых пересылок по всему миру. Презентация должна быть в стиле дашборда и доносить главный месседж об изменении состояния логистики компании на протяжении суток. Для разработчика предоставлены все необходимые данные по ключевым логистическим показателям за учетный период 1 год. Все данные предварительно структурированы в разрезе времени – одни сутки:

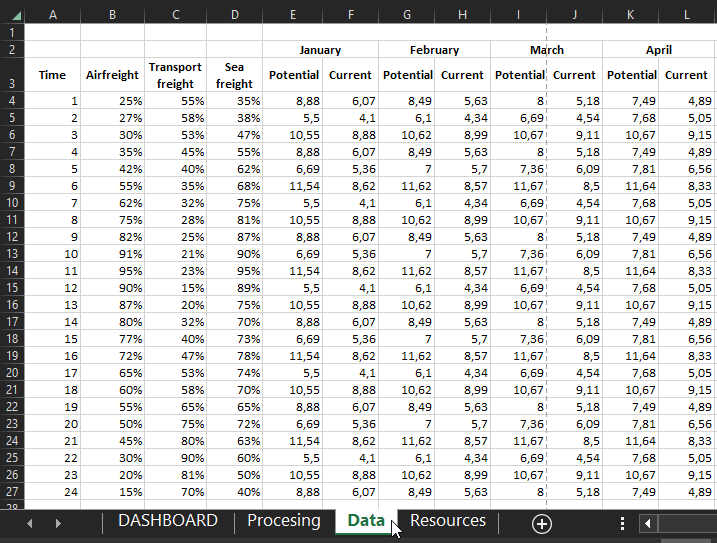

Таблица исходных данных

Все исходные данные находятся в таблице на листе «Data».

В шаблоне не используются макросы. Весь интерактивный функционал реализован стандартными инструментами доступные в среде Excel.

Описание структуры презентации дашборда в Excel

В самом центре дашборда находится интерактивный элемент инфографики World Map Chart представлен в виде левитирующей планеты земля. Он предназначен для отображения локализации всех отделов поставок во всей логистической цепи по всему миру:

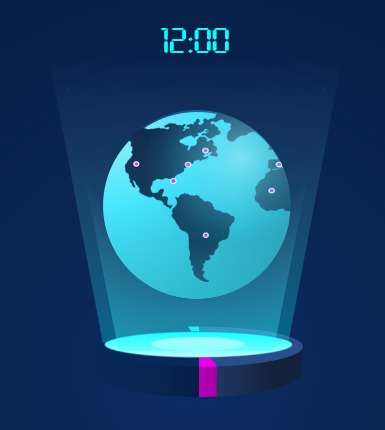

3D планета Excel

При изменении данных на дашборде планета вращается соответственно изменяется время выборки из базы данных для презентации показателей на текущий момент. Метки на основании под планетой символизируют начало и середину суток, то есть 0:00 и 12:00 часов. Разные стороны основания окрашены разными цветами. Так показана первая и вторая половина суток.

Пример разработки планеты в Excel пошагово и с картинками описан здесь:

earth animation Как сделать простую презентацию World Map Chart в Excel.

В левой части дашборда расположены 3 диаграммы для отображения текущей нагрузки по трем видам транспортирования грузов с посылками:

  1. Авиаперевозки.
  2. Транспортные грузоперевозки.
  3. Морские логистические пути транспортировки грузов.

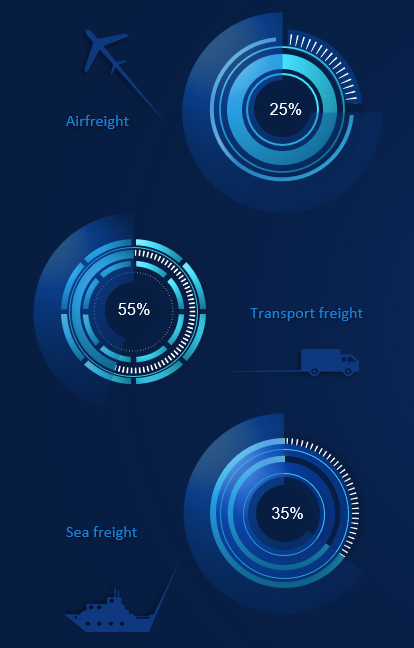

Коллекция красивых диаграмм

Пример как создавать красивые комбинированные диаграммы подробно описан и проиллюстрирован в этой статье:

dia layers Пример анализа Cash Flow в комбинированной диаграмме Excel.

Внизу под планетой расположен Bar Chart для сравнительного анализа продуктивности всей логистики на текущее время суток в каждом месяце на протяжении года.

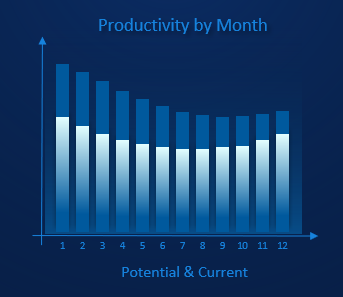

Пример визуального сравнения потенциалов

Например, какая была текущая продуктивность по состоянию времени 14:00 в январе, феврале, марте… и т.д. А также какой ее потенциал максимальной продуктивности? Данный блок гистограммы дает ответ на эти вопросы.

В нижнем правом углу дашборда расположен элемент управления часовым периодом суток на дашборде. И блок из 5-ти важных показателей нагрузки на складскую, комплектовочную и транспортную логистику:

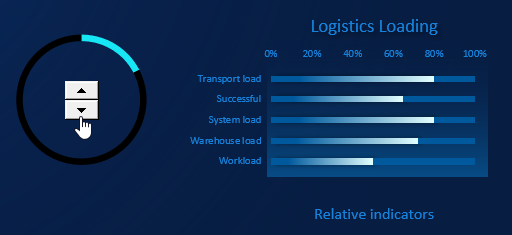

Управление дашбордом
  1. Transport load – уровень загрузки транспорта. Количество принятых упаковок. Объем и вес общего груза.
  2. Successful – процент успешно транспортированного груз в соответствии со всеми нормативами внутренней политики обслуживания перевозок без компромиссов, ограничений и других непредвиденных условий.
  3. System load – нагрузка логистической системы обслуживания. Показатели с датчиков погрузчиков, весов и других измерительных устройств.
  4. Warehouse load – загруженность складских помещений. Процент использования общего объема пространства временного хранения груза.
  5. Workload – процент использования рабочей силы.

В верхнем левом углу дашборда находится блок с базовыми показателями состояния логистики на текущий период суток:

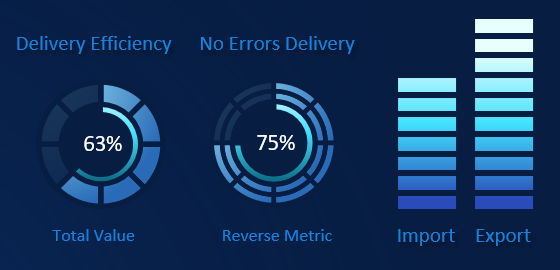

Секторные диаграммы
  1. Общая логистическая эффективность. Показатель вычисляется на основе общей транспортной нагрузки.
  2. Процент успешно доставленных грузов без ошибок и исправлений. Обратная метрика к показателю доли проблемных грузов с ошибками.
  3. Соотношения импорта и экспорта по состоянию на текущее время суток.

И рассмотрим последний блок еженедельных значений:

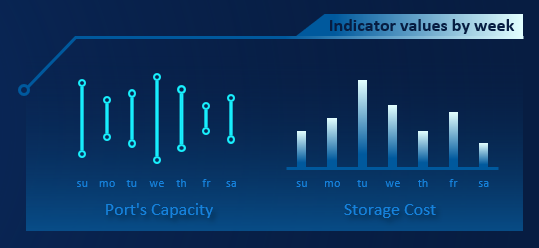

Необычный Chart

Слева показано средняя пропускная способность логистических портов в конкретный день недели, относительно выбранного времени суток. Чем шире расстояние между точками, тем больше пропускная способность. Гистограмма применяется для относительного визуального анализа.

Справа индикатор уровня стоимости временного хранения грузов в процессе комплектации на складе. Также Chart Bar применяется для сравнительного визуального анализа относительно дней недели по текущему времени.

Все блоки дашборда гармонично сочетаются в эффектную презентацию ключевых показателей эффективности логистики:

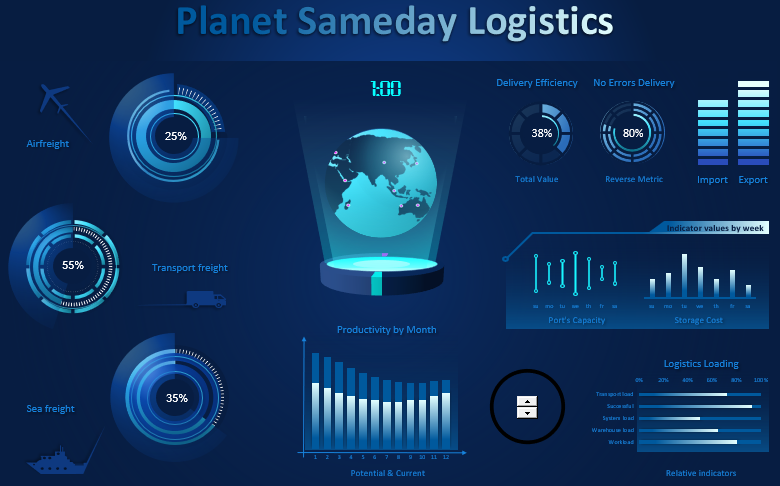

Стильный футуризм дизайн визуализации данных

download file Скачать дашборд с планетой Excel для презентации логистики

Дашборд демонстрирует возможности MS Excel в области визуализации данных. Скачайте по ссылке выше и используйте его отдельные элементы для своих презентаций. Шаблон не содержит макросов, а все интерактивные возможности реализованы формулами.
