Эпическая диаграмма сжигания задач в Excel для дашборда

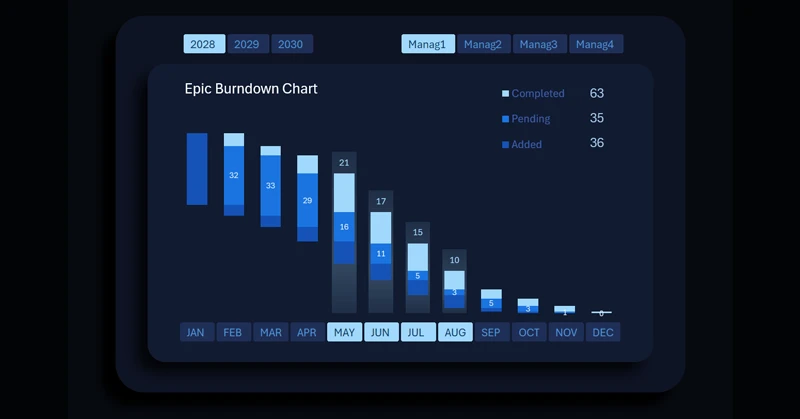

Для гибкого управления проектами важно видеть не только скорость закрытия задач, но и баланс между добавлением новой работы и фактическим выполнением. Эпическая диаграмма сжигания задач в Excel реализована в формате кастомизированного bar chart, где каждый спринт представлен структурированным многослойным столбцом.

Архитектура кастомизированного бара эпичной гистограммы в Excel

Каждый столбец отражает один спринт, который состоит из 3-х кластеров:

1. Снизу – добавленные задачи.
2. В центре – задачи в работе.
3. Сверху – завершенные задачи.

Каждый бар эпической диаграммы подсвечивается курсором, а в правом верхнем углу выводится сводная информация о задачах спринтов в абсолютных значениях как легенда диаграммы. Так как каждый столбец вертикальной гистограммы состоит из трех функциональных кластеров, сводная информация описывает состояние каждого из них:

1. Нижний кластер — объем добавленных задач в спринте.
2. Средний кластер — количество задач в процессе выполнения.
3. Верхний кластер — число завершённых задач.

При одновременном выборе нескольких баров показатели автоматически суммируются в сводной информации (легенды), что позволяет анализировать агрегированные результаты нескольких спринтов.

Нижние кластеры намеренно не содержат подписей значений внутри столбцов – это снижает визуальную перегруженность информацией. Абсолютные показатели добавленных задач доступны через интерактивную легенду при выборе одного или нескольких спринтов.

Динамика обновления и роль диаграммы в Agile-управлении

Диаграмма автоматически обновляется при переключении года или менеджера на дашборде. Это обеспечивает мгновенную адаптацию визуализации к выбранному контексту анализа.

Посмотрите, как на практике эффективно используется эпическая диаграмма в контексте Excel дашборда:

Скачать шаблон дашборда для управления проектами в Excel

Подобный тип визуализации широко применяется в Agile-подходах, где критично поддерживать устойчивый ритм работы команды, контролировать объем входящего потока задач и отслеживать фактическую производительность по циклам.

Эпическая гистограмма сжигания задач в Excel – это не просто график, а инструмент структурного контроля спринтов. Кастомизированная трехуровневая архитектура бара позволяет анализировать баланс между притоком, обработкой и завершением задач. Автоматическое обновление данных и агрегирование показателей делают ее эффективным инструментом мониторинга устойчивости и зрелости Agile-процесса.

Скачать эпическую диаграмма сжигания задач в Excel
